Завантаж карту або супутниковий знімок. Потім Apple Pencil-ом став обладнання БО / ТЕС / РМ, створюй кабелі, додавай повороти та виноски.
Ти сам формуєш візуалізацію, а далі я беру твій файл і заповнюю ВД.
Ти сам формуєш візуалізацію, а далі я беру твій файл і заповнюю ВД.
Прокладання кабелю
Торкайся Pencil-ом уздовж фасаду. Кожен дотик — новий поворот. Можна торкнутись проміжної «Точки».
Очікую фото-основу.
Ч/Б векторна підкладка
Автоматично перетворює завантажену картинку на редаговані SVG-контури. Для проекту можна повністю вимкнути растр і залишити тільки фігури.
Контурів ще немає.
Оформлення аркуша
Легенду й автовідомість можна перетягувати Pencil-ом по аркушу. Це чернетка; фінальну специфікацію ВД заповню я.
Референси стилю

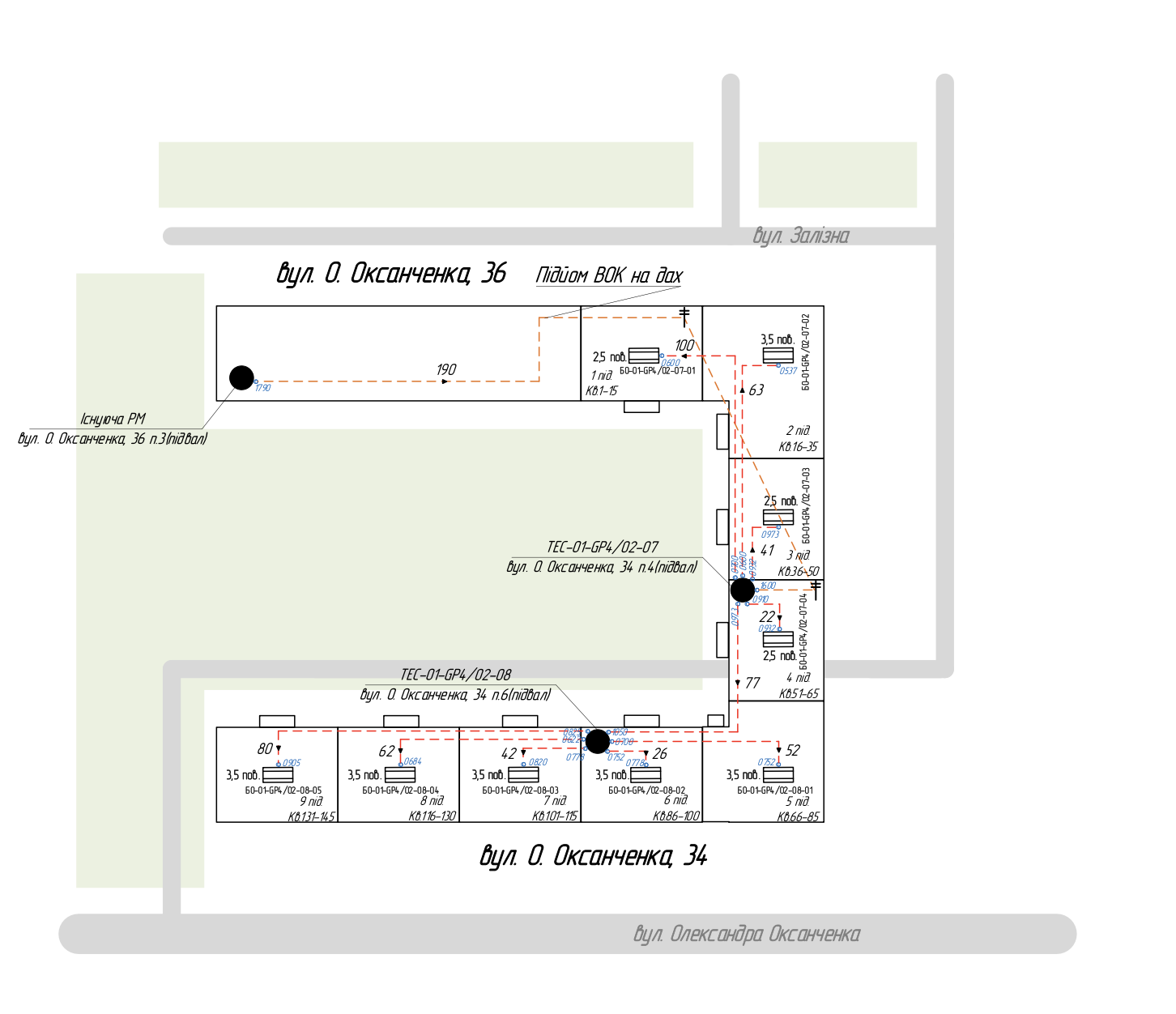

Символи та відображення взяті з наданих тобою прикладів нижче.

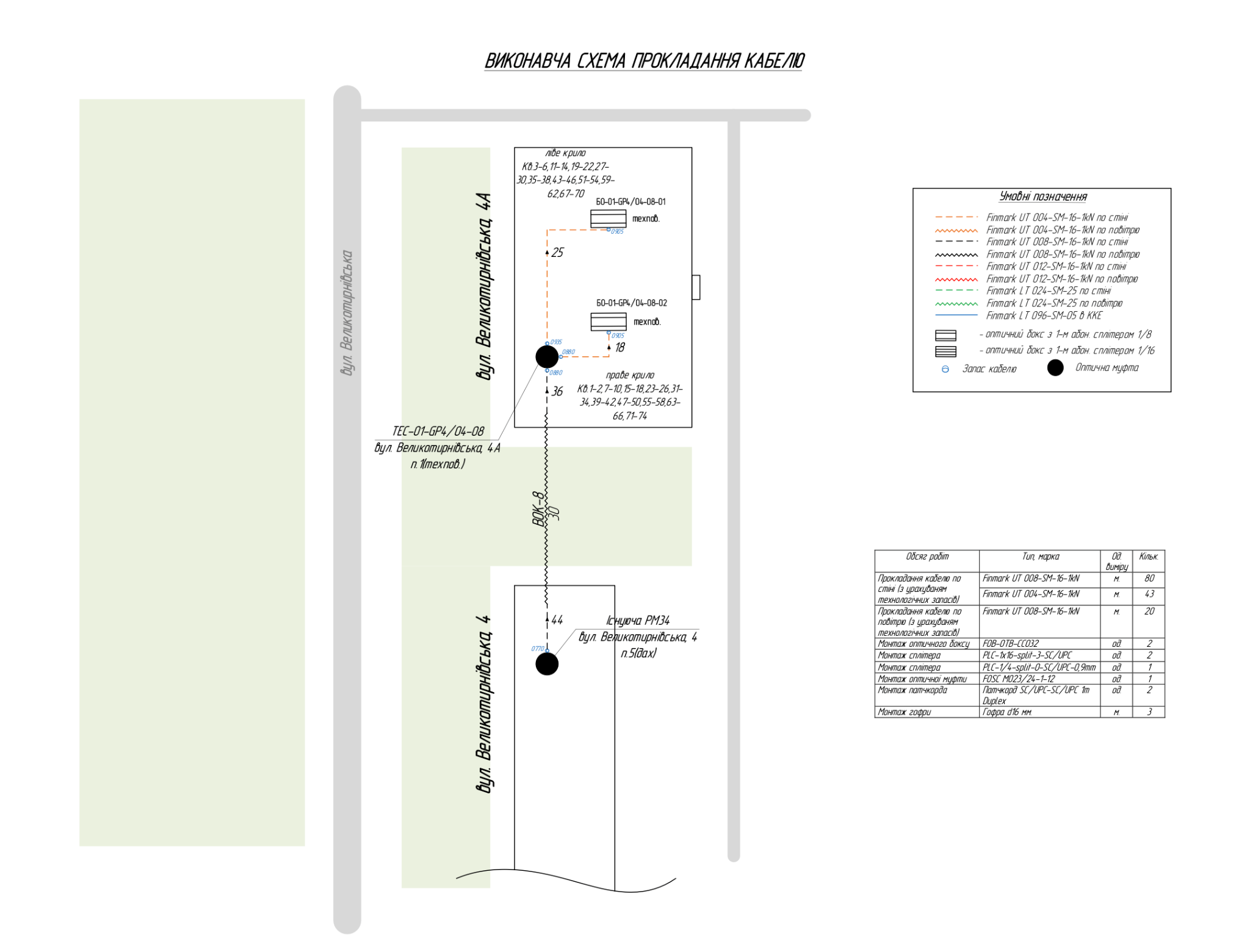

Референс 1

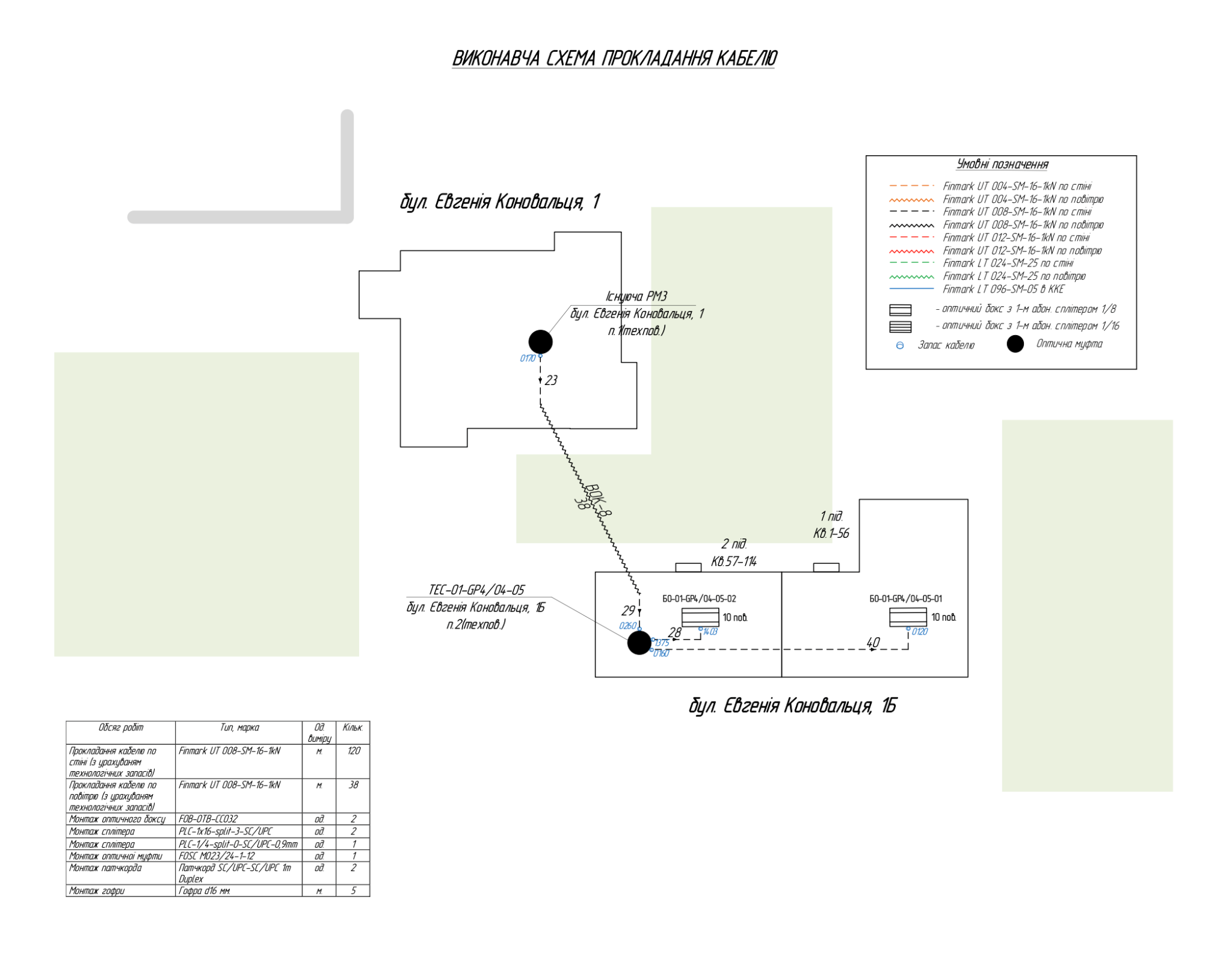

Референс 2

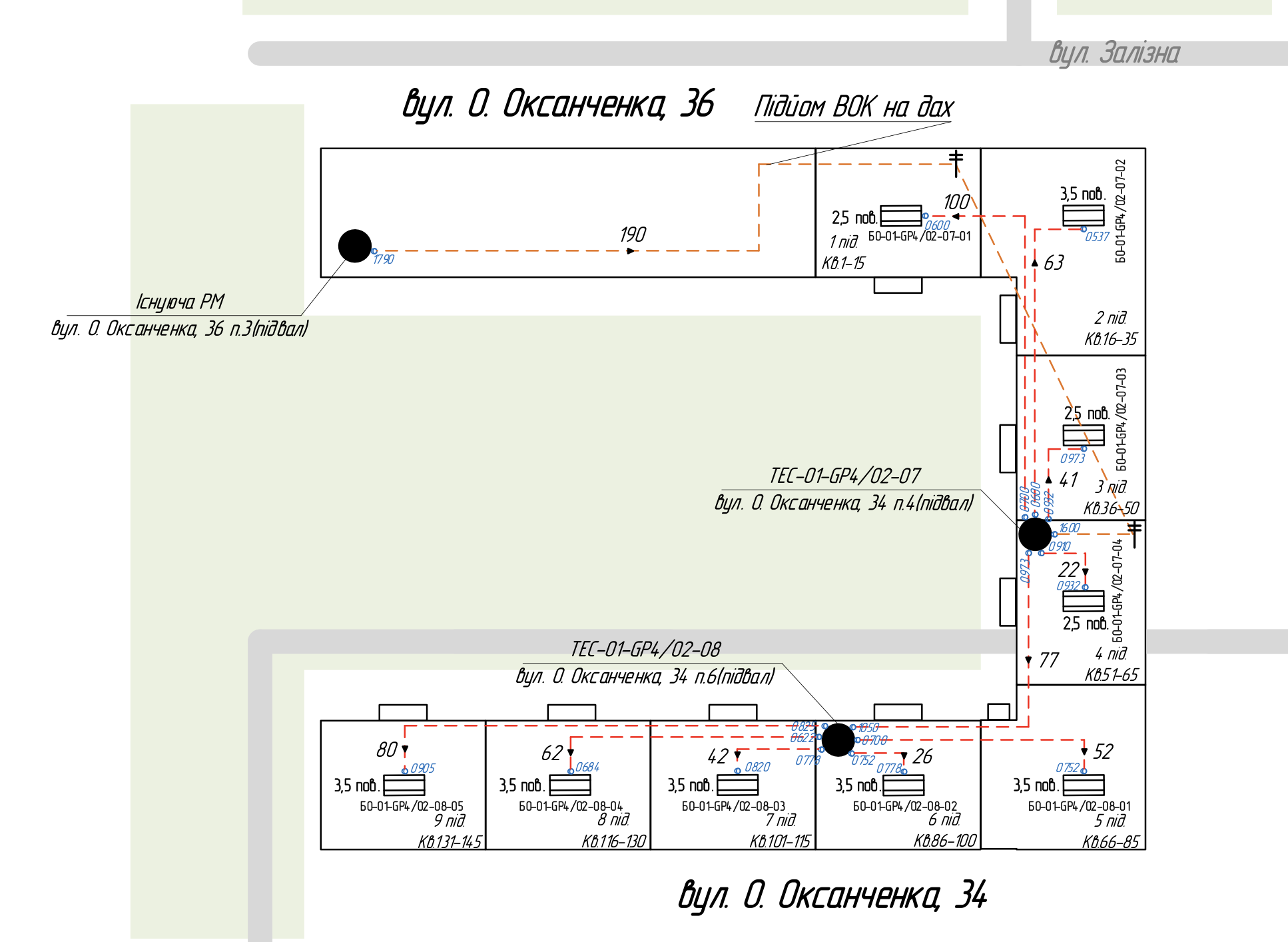

Референс 3
Референс 4
З’єднати обладнання
Для траси вздовж будинку натисни Створити і малювати: далі Pencil-ом став послідовні кути прямо на карті. «Точка» може бути проміжною прив’язкою між БО.
Кабелі
Ще немає кабелів.
Вибраний елемент
Торкнись обладнання, кабелю або виноски.
Точне підведення 0,05%:
Для БО за замовчуванням використовується компактний підпис як у проектних прикладах. За потреби вибери рамку з двома лініями. Усі підписи можна перетягувати Pencil-ом.
Експорт
SVG — головний файл. У ньому вже будуть фон, обладнання, кабелі та виноски 1:1 так, як ти їх поставив.
